Đột dập CNC là gì? Gia công đột dập CNC tại Đồng Nai & TPHCM

Trong lĩnh vực gia công kim loại tấm, đặc biệt là Inox, Đột dập CNC là giải pháp công nghệ không thể thiếu để tạo hình chi tiết kỹ thuật và hoa văn trang trí với tốc độ vượt trội. Từ các bộ phận vỏ máy, thang máng cáp công nghiệp đến vách ngăn CNC nghệ thuật, công nghệ này giúp tăng tốc độ sản xuất, đảm bảo độ đồng đều và giảm chi phí tối đa so với các phương pháp truyền thống.

Nếu bạn đang tìm kiếm xưởng gia công uy tín, chuyên nghiệp tại Đồng Nai hoặc TPHCM, hãy cùng Inox Sáu Tèo tìm hiểu chi tiết về công nghệ này, từ định nghĩa, nguyên lý hoạt động đến ứng dụng thực tế.

Đột dập CNC là gì?

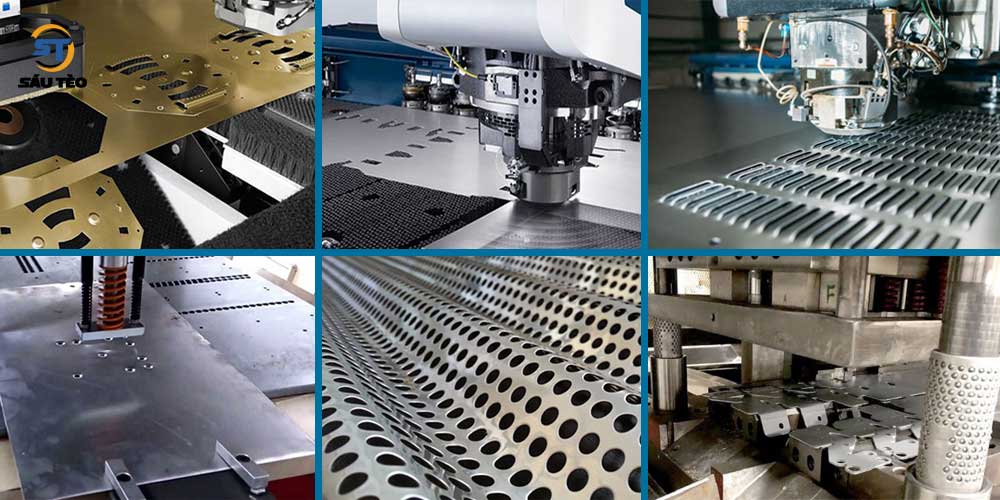

Đột dập CNC (Computer Numerical Control Punching) là phương pháp gia công kim loại tấm bằng cách sử dụng máy đột được điều khiển hoàn toàn tự động thông qua hệ thống máy tính. Máy sử dụng các bộ khuôn và dao đột chuyên dụng để áp dụng một lực lớn (Lực đột) lên bề mặt vật liệu (Inox, thép, nhôm) nhằm cắt, tạo lỗ hoặc định hình vật liệu theo chương trình đã lập trình sẵn.

Mục đích chính:

• Tạo lỗ (Tròn, vuông, oval, chữ nhật, lỗ kỹ thuật).
• Tạo rãnh, khe thông gió.
• Đục hoa văn phức tạp (Hoa văn CNC trang trí).
• Định hình chi tiết (Lỗ taro, lỗ bản lề, gân tăng cứng…).

Cấu tạo & nguyên lý hoạt động

Cấu tạo cơ bản (Hệ thống Turret)

Máy đột dập CNC tiêu chuẩn (thường là loại Turret Punch) gồm:

• Khung máy chữ C (Frame): Đảm bảo độ cứng vững, chịu được lực đột lớn.
• Hệ thống Turret (Mâm xoay): Đây là nơi chứa hàng chục bộ dao và khuôn đột khác nhau. Mâm xoay tự động giúp máy thay đổi dao nhanh chóng chỉ trong mili giây.
• Bàn kẹp phôi tự động (Clamps): Giữ tấm vật liệu chắc chắn và di chuyển chính xác theo trục X – Y.
• Hệ thống điều khiển: Bộ điều khiển CNC tiếp nhận code (G-Code/M-Code) từ phần mềm CAM.
• Đầu tạo lực (Ram): Có thể là hệ thống Thủy lực (Hydraulic), Điện-Thủy lực (Servo-Hydraulic) hoặc Điện cơ (Servo-Electric) để tạo ra lực đột mạnh và chính xác.

Nguyên lý hoạt động

Nguyên lý hoạt động là sự kết hợp nhuần nhuyễn giữa phần mềm và cơ khí chính xác:

Bước 1: Thiết kế (CAD): Kỹ thuật viên dựng bản vẽ chi tiết (Vị trí, kích thước lỗ, hình dạng) trên phần mềm 2D/3D.

Bước 2: Lập trình (CAM – Nesting): Bản vẽ được đưa vào phần mềm CAM để:

• Nesting (Xếp phôi): Tối ưu hóa vị trí đột để giảm thiểu vật liệu dư thừa (hao hụt).
• Tạo G-Code: Lập trình đường chạy dao, thứ tự đột, tốc độ và lực đột.

Bước 3: Vận hành:

• Máy kẹp tấm kim loại.
• Hệ thống Turret tự động xoay để chọn đúng bộ dao/khuôn.
• Bàn kẹp di chuyển tấm vật liệu theo trục X – Y theo G-Code.
• Đầu tạo lực tác động, dao đột cắt xuyên qua kim loại tạo ra lỗ/hình dạng mong muốn.
• Phế liệu (slug) rơi xuống bên dưới.

Sự khác biệt giữa máy đột dập CNC với máy đột dập cơ truyền thống

Quy trình đột dập CNC chuyên nghiệp tại Inox Sáu Tèo

Để đảm bảo chất lượng tuyệt đối và giảm thiểu ba via, Inox Sáu Tèo áp dụng quy trình 5 bước nghiêm ngặt:

Bước 1: Tiếp nhận & Phân tích yêu cầu: Phân tích bản vẽ (DWG, DXF, STP), xác định vật tư (Inox 304, 316…) và độ dày.

Bước 2: Tối ưu hóa Gia công (CAM & Nesting): Đây là bước quan trọng nhất. Kỹ thuật viên tối ưu Nesting để tiết kiệm vật liệu và xác định liệu có cần kết hợp Cắt Laser Inox (cho chi tiết quá tinh xảo) hay Chấn Gấp Inox (để tạo góc) hay không.

Bước 3: Thiết lập máy & Chạy thử: Lắp đặt bộ dao/khuôn phù hợp, căn chỉnh lực đột và chạy thử một phôi mẫu để kiểm tra sai số +- 0.1mm.

Bước 4: Tiến hành Đột Dập CNC Tự động: Máy vận hành với tốc độ cao, dưới sự giám sát liên tục của kỹ thuật viên.

Bước 5: Hoàn thiện & Kiểm tra chất lượng (QC):

• Loại bỏ ba via, làm sạch dầu/bụi kim loại.
• Đo đạc kiểm tra ngẫu nhiên và cuối cùng.
• Đóng gói cẩn thận, bàn giao đúng tiến độ.

Ưu điểm khi sử dụng đột dập CNC

Đột dập CNC là giải pháp tối ưu về kinh tế cho các doanh nghiệp:

• Tối ưu chi phí sản xuất hàng loạt: Chi phí trên mỗi đơn vị sản phẩm thấp hơn đáng kể so với cắt laser khi sản xuất số lượng lớn, đặc biệt là các sản phẩm có nhiều lỗ lặp lại.
• Tốc độ không đối Thủ: Hoàn thành hàng ngàn lỗ trong thời gian ngắn, giúp rút ngắn tiến độ dự án xây dựng và công nghiệp.
• Đa dạng khả năng tạo Hình: Ngoài lỗ cơ bản, máy có thể dập gân (Forming), tạo lỗ ren (Taro), tăng tính năng kỹ thuật cho vỏ máy, tủ điện.
• Độ đồng nhất cao: Các chi tiết được sản xuất giống nhau gần như tuyệt đối, lý tưởng cho việc lắp ráp các hệ thống đòi hỏi độ chính xác cao.

Vật liệu & Ứng dụng thực tế đột dập CNC

Các vật liệu phổ biến:

• Inox (Stainless Steel): Inox 201, 304, 316 (Độ dày tối ưu 0.5 mm- 4  mm).
• Thép: Thép carbon, thép mạ kẽm (Galvanized Steel).
• Kim loại màu: Nhôm (Aluminum), Đồng (Copper).

Ứng dụng thực tế Đột Dập CNC

• Cơ khí – Công nghiệp: Tủ điện inox, Vỏ máy công nghiệp, Thang máng cáp, Khay linh kiện (Yêu cầu độ đồng đều cao).
• Trang trí – Xây dựng: Cửa cổng inox CNC, Lan can inox, Vách ngăn CNC nghệ thuật (Tạo hoa văn lặp lại nhanh chóng).
• Nội thất – Y tế: Kệ kho công nghiệp, Bàn thao tác inox phòng sạch, Thiết bị bếp công nghiệp (Yêu cầu lỗ thông gió/thoát nước).

Xưởng gia công Đột Dập CNC tại Đồng Nai & TPHCM

Inox Sáu Tèo tự hào là đơn vị cung cấp dịch vụ gia công Đột dập CNC chất lượng cao, phục vụ hiệu quả các dự án tại Đồng Nai, Biên Hòa, Khu Công Nghiệp và khu vực TPHCM.

• Công nghệ hiện đại: Máy đột dập Turret Punch đời mới, tốc độ cao, lực đột chính xác, đảm bảo sai số  0.1 mm.
• Kinh nghiệm Chuyên sâu: Hơn 15 năm kinh nghiệm gia công Inox, kiểm soát hiệu quả vấn đề ba via và biến dạng bề mặt.
• Tư vấn Tối ưu: Cam kết tư vấn trung thực nên dùng Đột dập hay Laser để khách hàng đạt hiệu quả kinh tế cao nhất.
• Gia công linh hoạt: Nhận gia công cả số lượng ít (Mẫu thử) và sản xuất hàng loạt (Dự án lớn).
• Dịch vụ trọn gói: Có khả năng kết hợp các công đoạn Đột dập, Cắt Laser và Chấn gấp CNC để hoàn thiện sản phẩm.

Kết luận

Đột dập CNC là giải pháp then chốt để đảm bảo tốc độ và hiệu suất kinh tế trong ngành gia công kim loại tấm hiện nay. Với ưu thế về tốc độ và chi phí sản xuất hàng loạt, công nghệ này là lựa chọn hàng đầu cho các doanh nghiệp và dự án tại khu vực Đồng Nai và TPHCM.

Để nhận được báo giá Đột dập CNC chính xác, cạnh tranh và tư vấn tối ưu hóa chi phí gia công cho dự án của bạn:

👉 Hãy liên hệ ngay Inox Sáu Tèo để gửi bản vẽ và nhận tư vấn chuyên nghiệp!
